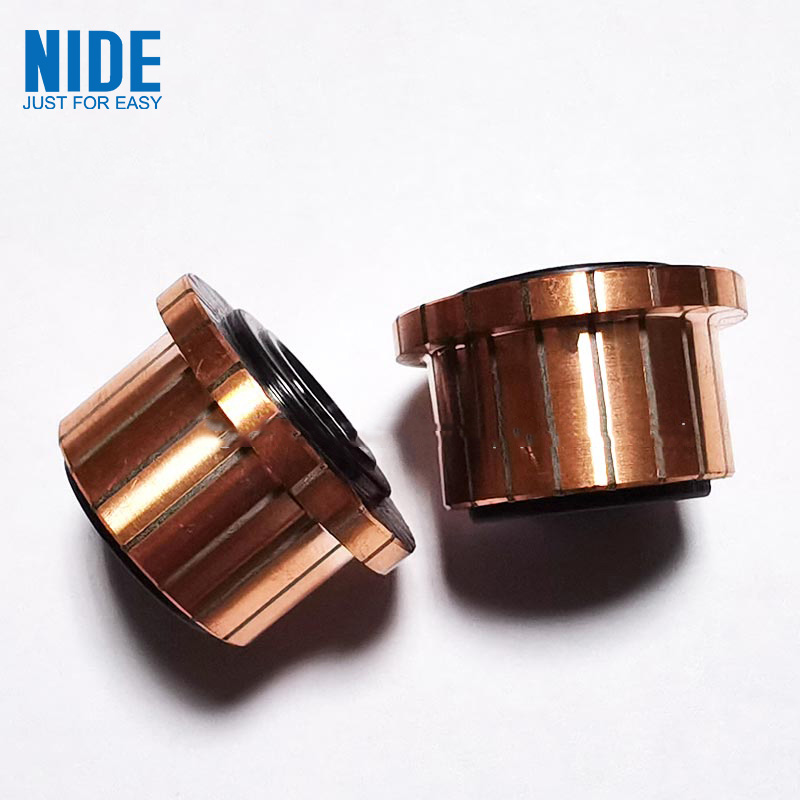

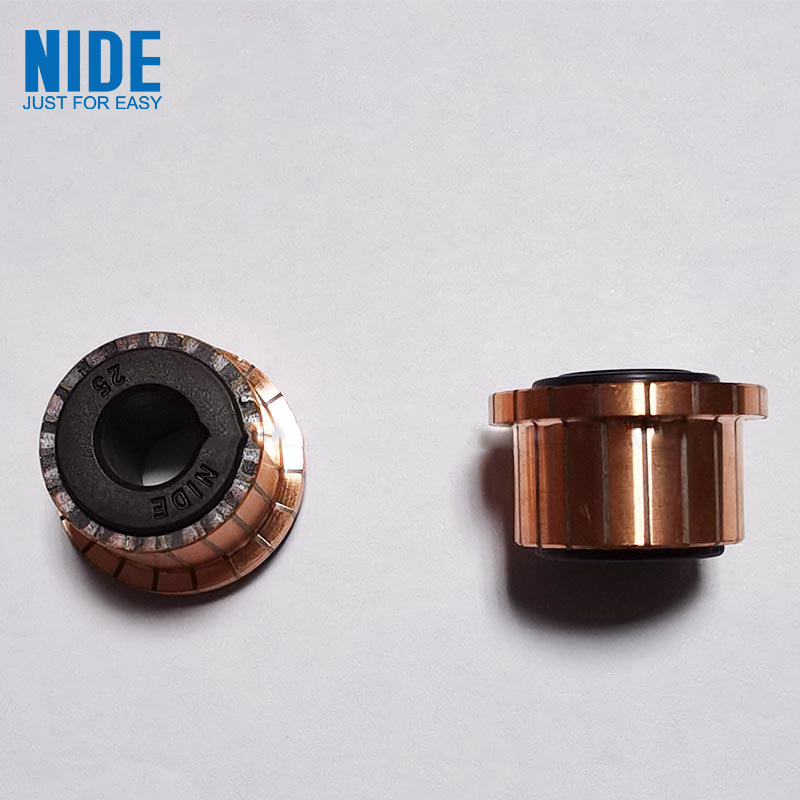

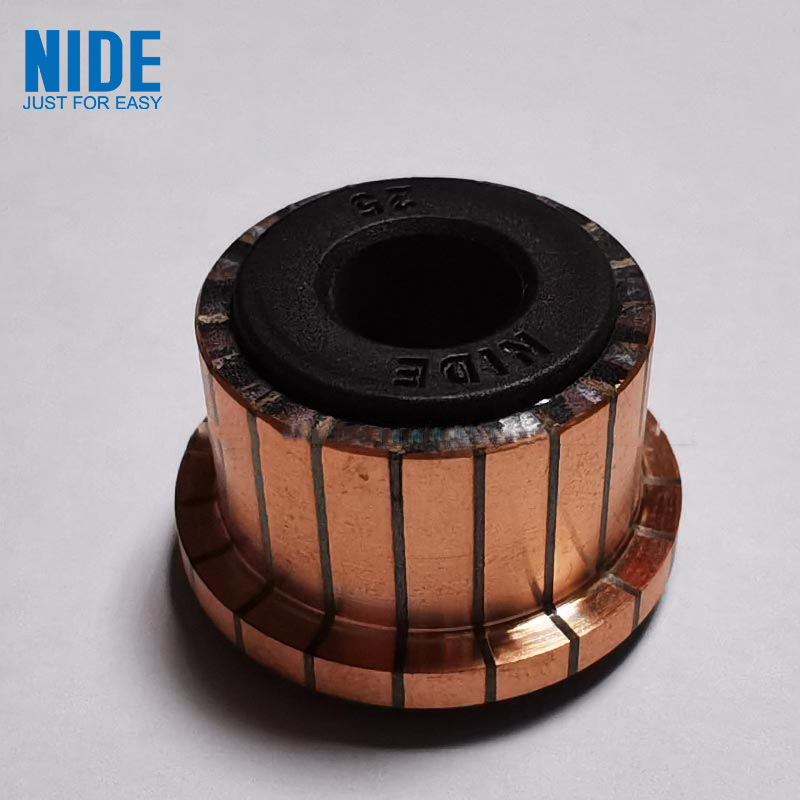

Le collecteur du segment des outils électriques comprend une base en plastique et une feuille de cuivre de commutation de type fente. Le dessus de la feuille de cuivre commutée de type fente est pourvu d'un pas de fil de soudure. Les feuilles de cuivre de commutation de type fente adjacentes sont isolées et isolées par des feuilles de mica. Le centre a un trou intérieur cylindrique supérieur et un trou intérieur cylindrique inférieur agencés coaxialement, et le diamètre du trou du trou cylindrique supérieur est plus petit que celui du trou cylindrique inférieur,
Numéro de modèle |
OD(mm) |
ID(mm) |
Hauteur totale(mm) |
Longueur de segment(mm) |
Crochet/Riser dia.(mm) |
N° de barre |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Le commutateur Power Tools Segment est largement utilisé dans l'industrie automobile, les appareils électroménagers, les outils électriques et d'autres domaines.
Le collecteur du segment des outils électriques a lecaractéristique d'améliorer efficacement la résistance mécanique et les performances de survitesse.
