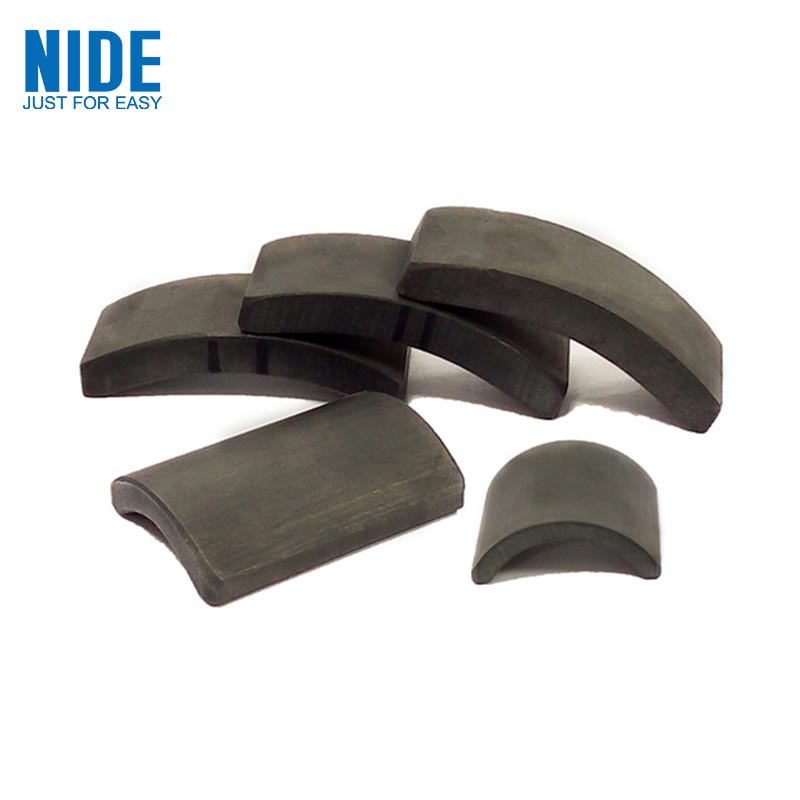

Aimant en ferrite à arc permanent : il est fabriqué selon la méthode du procédé céramique. La texture est relativement dure et c'est un matériau cassant. Parce que l'aimant en ferrite a une bonne résistance à la température, un prix bas et des performances modérées, il est devenu l'aimant permanent le plus largement utilisé.
Les aimants en ferrite sont des matériaux magnétiques permanents frittés composés de baryum et de fer strontium. En plus de fortes propriétés anti-démagnétisation, ce matériau magnétique présente l'avantage d'un faible coût. Les aimants en ferrite sont durs et cassants, nécessitant des machines spéciales
processus d'usinage. Du fait que les aimants du sexe opposé sont orientés selon le sens de fabrication, ils doivent être aimantés dans le sens pris, alors que les aimants du même sexe peuvent être aimantés dans n'importe quel sens car ils ne sont pas orientés, bien que la surface d'appui soit souvent la plus petite côté.
Une induction magnétique légèrement plus forte a été trouvée. Le produit d'énergie magnétique varie de 1,1 MGOe à 4,0 MGOe. En raison de leur faible coût, les aimants en ferrite ont une large gamme d'applications, des moteurs aux haut-parleurs en passant par les jouets et l'artisanat.
C'est le matériau d'aimant permanent le plus utilisé.
La ferrite est divisée en ferrite permanente, ferrite douce et ferrite micro-ondes. Les ferrites à aimant permanent comprennent la ferrite de baryum et la ferrite de strontium. La ferrite douce est divisée en ferrite manganèse-zinc, ferrite nickel-zinc, ferrite magnésium-zinc, micro-
La ferrite ondulée comprend la ferrite d'yttrium et similaire. Il y a aussi de la ferrite hexagonale et ainsi de suite.
Les aimants pour outils électriques sont applicables aux séries 775,750,550,540.
Équivalent de qualité d'aimant en ferrite
Article |
Noter |
Br T(GS) |
HCB kA/m(kOe) |
HCJ kA/m(kOe) |
(BH) max kJ/m³(MGOe) |
Norme CEI
CEI60404-8-1 : 2001
|
Ferrite dure 32/25 SI-1-9 |
≥ 0,41 |
≥240 |
≥250 |
≥32,00 |
≥4100 |
≥3016 |
≥3142 |
≥4.02 |
||
Ferrite dure 24/35 SI-1-10 |
≥ 0,36 |
≥260 |
≥350 |
≥24,00 |
|
≥3600 |
≥3267 |
≥4398 |
≥3.02 |
||
Ferrite dure 25/38 SI-1-12 |
≥ 0,38 |
≥275 |
≥380 |
≥25,00 |
|
≥3800 |
≥3456 |
≥4775 |
≥3.14 |
||
Ferrite dure 31/30 SI-1-13 |
≥ 0,41 |
≥295 |
≥300 |
≥31,00 |
|
≥4100 |
≥3707 |
≥3770 |
≥3.896 |
||
NIDE Standard
Q/74690217-4.1-2004
|
JC-Y3932 |
0,380-0,400 |
230-275 |
235-290 |
27.8-32.5 |
(3800-4000) |
(2890-3456) |
(2953-3644) |
(3.49-4.10) |
||
JC-Y3939 |
0,385-0,4000 |
270-290 |
280-320 |
28.5-31.8 |
|
(3800-4000) |
(3391-3644) |
(3518-4021) |
(3.58-4.00) |
||
JC-Y4041 |
0,395-0,415 |
275-295 |
310-340 |
28.2-32.0 |
|
(3950-4150) |
(3456-3707) |
(3895-4272) |
(3.54-4.02) |
||
JC-Y4127 |
0,400-0,424 |
200-225 |
205-228 |
30.0-33.6 |
|
(4000-4240) |
(2514-2827) |
(2577-2865) |
(3.77-4.22) |
||
JC-Y4231 |
0,410-0,430 |
220-260 |
255-270 |
31.8-35.5 |
|
(4100-4300) |
(2765-3267) |
(2827-3391) |
(4.00-4.46) |
||
JC-Y3744 |
0,360-0,380 |
265-288 |
330-360 |
24.0-28.0 |
|
(3600-3800) |
(3330-3620) |
(4147-4524) |
(3.02-3.53) |
||
JC-Y3849 |
0,370-0,390 |
271-305 |
370-400 |
26.0-30.2 |
|
(3700-3900) |
(3405-3833) |
(4649-5026) |
(3.27-3.80) |
||
JC-Y4240 |
0,410-0,430 |
291-314 |
306.1-330 |
32.0-35.4 |
|
(4100-4300) |
(3657-3946) |
(3846-4147) |
(4.02-4.45) |
Les aimants permanents en ferrite à arc sont largement utilisés : moteur à aimant permanent, énergie éolienne, machine à énergie magnétique, industrie automobile, équipement audiovisuel, industrie électronique, informations informatiques, équipement médical, équipement minier, automatisation industrielle, équipement sportif, outils électriques, électricité appareils électroménagers, horloges, lunettes, jouets, éclairage LED, équipements de sécurité, bagages et maroquinerie, housses de protection pour ordinateurs et téléphones portables, quincaillerie et plastiques et autres domaines.
