Pourquoi un collecteur pour outils électriques est-il si important pour les performances du moteur et la durée de vie des outils ?

A collecteur pour outils électriquesest un composant essentiel des moteurs à courant continu à balais qui détermine directement l'efficacité avec laquelle l'énergie électrique est convertie en mouvement mécanique. Il contrôle la commutation de direction du courant, stabilise la sortie de couple et assure une rotation constante du moteur sous charge. Dans les outils électriques industriels et grand public tels que les perceuses, les meuleuses, les scies et les outils à percussion, le collecteur joue un rôle décisif dans la stabilité des performances, la durabilité et la sécurité. Cet article fournit une compréhension technique et pratique approfondie des collecteurs pour outils électriques, y compris les principes de fonctionnement, la sélection des matériaux, la précision de fabrication, les facteurs de performance, les méthodes de dépannage et les applications industrielles. Il est conçu pour les ingénieurs, les spécialistes des achats et les fabricants à la recherche de solutions fiables en matière de composants moteurs.

Table des matières

• 1. Qu'est-ce qu'un commutateur pour outils électriques exactement ?
• 2. Comment fonctionne un collecteur à l'intérieur d'un moteur d'outil électrique ?
• 3. Quels matériaux sont utilisés dans les commutateurs hautes performances ?
• 4. Comment un collecteur est-il fabriqué avec précision ?
• 5. Quels facteurs affectent les performances et la durée de vie du collecteur ?
• 6. Quels problèmes surviennent fréquemment et comment peuvent-ils être résolus ?
• 7. Comment choisir le bon collecteur pour les outils électriques ?

1. Qu'est-ce qu'un commutateur pour outils électriques exactement ?

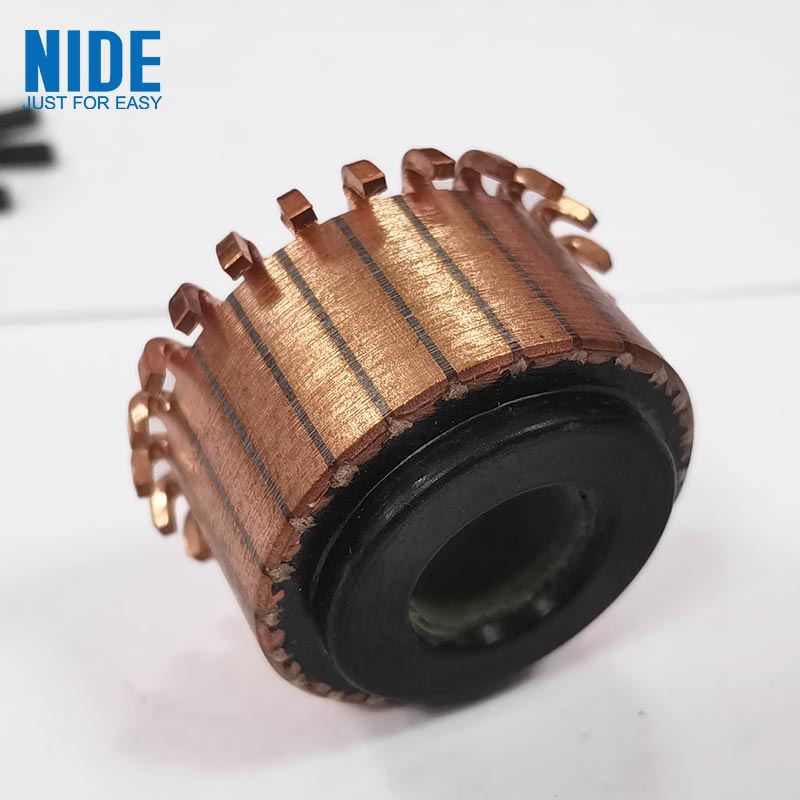

Un commutateur pour outils électriques est un interrupteur électrique rotatif mécanique utilisé dans les moteurs à courant continu à balais pour inverser périodiquement le sens du courant dans les enroulements du rotor. Cette commutation contrôlée permet un mouvement de rotation continu, essentiel au fonctionnement des outils électriques.

Dans les applications pratiques, le collecteur est directement chargé de garantir que les outils tels que les perceuses électriques, les meuleuses d'angle, les scies circulaires et les polisseuses maintiennent un couple de sortie stable. Sans cela, le moteur ne parviendrait pas à produire une rotation continue, ce qui entraînerait des outils inefficaces ou non fonctionnels.

Étant donné que les outils électriques fonctionnent souvent dans des conditions de charge, de vibration et de chaleur élevées, le collecteur doit être conçu avec une précision et une durabilité élevées pour garantir des performances constantes et une longue durée de vie.

2. Comment fonctionne un collecteur à l'intérieur d'un moteur d'outil électrique ?

Le principe de fonctionnement d'un collecteur est basé sur une rotation mécanique synchronisée et une commutation électrique. Lorsque l'arbre du moteur tourne, les balais de charbon maintiennent un contact glissant avec les barres de cuivre segmentées sur la surface du collecteur. Ce contact inverse le sens du courant dans les enroulements d'induit à intervalles précis.

Ce processus garantit que les forces magnétiques à l’intérieur du moteur génèrent continuellement un couple dans le même sens de rotation. Sans ce mécanisme de commutation, le moteur s’arrêterait ou oscillerait au lieu de tourner en douceur.

• Fonction de commutation actuelle :Inverse le courant dans les enroulements pour maintenir une rotation continue
• Système de contact avec la brosse :Transfère l’énergie électrique entre les pièces fixes et rotatives
• Suppression des arcs :Réduit les étincelles électriques lors de la commutation
• Stabilisation du couple :Assure une sortie fluide sous des charges variables

Dans les outils électriques à grande vitesse, cette commutation se produit des milliers de fois par minute, ce qui signifie que le collecteur doit être extrêmement résistant à l'usure et à la chaleur.

3. Quels matériaux sont utilisés dans les commutateurs hautes performances ?

La sélection des matériaux est l'un des facteurs les plus importants déterminant les performances du collecteur. Les collecteurs de haute qualité reposent sur une combinaison de métaux conducteurs, de matériaux isolants et de renforts structurels.

La combinaison du cuivre et du mica est particulièrement critique car elle équilibre la conductivité et l’isolation. Une mauvaise sélection de matériaux peut entraîner une surchauffe, des étincelles et une panne prématurée des outils électriques.

4. Comment un collecteur est-il fabriqué avec précision ?

Le processus de fabrication d'uncollecteur pour outils électriquesnécessite une ingénierie de haute précision pour garantir la stabilité électrique et l’équilibre mécanique. Même des écarts microscopiques peuvent affecter les performances.

1. Préparation du matériel :Des feuilles de cuivre de haute pureté et de mica industriel sont sélectionnées et inspectées.
2. Formation de segments :Le cuivre est estampé et façonné en segments de collecteur précis.
3. Assemblage d'isolation :Des feuilles de mica sont insérées entre chaque segment de cuivre.
4. Moulage haute pression :Les composants sont comprimés pour assurer une liaison structurelle étroite.
5. Tournage de précision CNC :Assure une géométrie circulaire et un équilibre parfaits.
6. Finition des surfaces :Le polissage réduit la friction et améliore le contact avec la brosse.
7. Tests et inspections :Des tests de performances électriques, thermiques et mécaniques sont effectués.

Les fabricants avancés effectuent également des tests d'équilibrage dynamique et des simulations de rotation à grande vitesse pour garantir la fiabilité dans les applications d'outils réelles.

5. Quels facteurs affectent les performances et la durée de vie du collecteur ?

Les performances et la durabilité d'un collecteur sont influencées par de multiples facteurs opérationnels et de conception. Comprendre ces facteurs est essentiel pour optimiser l’efficacité du moteur.

• Résistance thermique :Les températures élevées peuvent déformer les matériaux et réduire la durée de vie
• Conductivité électrique :Détermine l’efficacité énergétique et la production de chaleur
• Balance mécanique :Affecte les vibrations, le bruit et le taux d’usure
• Qualité du contact du pinceau :Influence directement les étincelles et la stabilité
• Charge de fonctionnement :Une surcharge continue accélère l'usure

Des pratiques appropriées d'optimisation de la conception et de maintenance peuvent prolonger considérablement la durée de vie du collecteur et améliorer l'efficacité globale des outils électriques.

6. Quels problèmes surviennent fréquemment et comment peuvent-ils être résolus ?

Malgré une fabrication avancée, les collecteurs peuvent encore rencontrer des problèmes de fonctionnement en raison de l'usure, de la contamination ou d'une mauvaise utilisation.

• Étincelles :Causé par un mauvais contact avec la brosse, de la poussière ou une rugosité de la surface
• Usure inégale :Résultats d’un déséquilibre ou d’une pression de brosse incohérente
• Surchauffe:Causé par une surcharge ou un refroidissement insuffisant
• Répartition de l'isolation :En raison du vieillissement, de l'humidité ou de la contamination
• Bruit de vibration :Causé par un déséquilibre mécanique dans le système de rotor

Les solutions comprennent le resurfaçage des surfaces, le remplacement des brosses, l'ajustement de la charge, le nettoyage et, dans les cas graves, le remplacement complet du collecteur.

7. Comment choisir le bon collecteur pour les outils électriques ?

La sélection du bon collecteur nécessite une évaluation minutieuse des spécifications techniques, de l'environnement d'application et des normes de qualité.

• Vérifiez la pureté du cuivre pour l'efficacité de la conductivité
• Vérifier la qualité de l'isolation en mica pour la résistance à la chaleur
• Assurer la compatibilité avec les exigences de vitesse et de couple du moteur
• Évaluer la précision de fabrication et la qualité de l’équilibrage
• Confirmer les normes de fiabilité et de certification des fournisseurs

Les utilisateurs industriels doivent donner la priorité aux fournisseurs dotés de solides capacités d’ingénierie et de systèmes de contrôle qualité cohérents.

FAQ (Foire aux questions)

Conclusion

Lecollecteur pour outils électriquesest un composant essentiel qui détermine l’efficacité, la stabilité et la durabilité du moteur. Une conception de haute qualité, une fabrication précise et une maintenance appropriée sont essentielles pour garantir des performances à long terme dans les applications exigeantes.

Pour toute demande de renseignements, commandes groupées ou consultation technique, n'hésitez pas àContactez-nousdès aujourd'hui et bénéficiez de l'assistance d'un expert pour vos solutions de collecteur d'outils électriques.
