Qu'est-ce qui empêche le courant de fuir à travers les enroulements de votre moteur ?

À l’intérieur de chaque moteur électrique, des enroulements en cuivre transportent du courant. Ils sont placés dans des fentes en acier. L'acier conduit l'électricité. Le cuivre conduit l'électricité. S'ils se touchent, le courant fuit. Le short moteur. Les performances chutent. Finalement, le moteur tombe en panne.

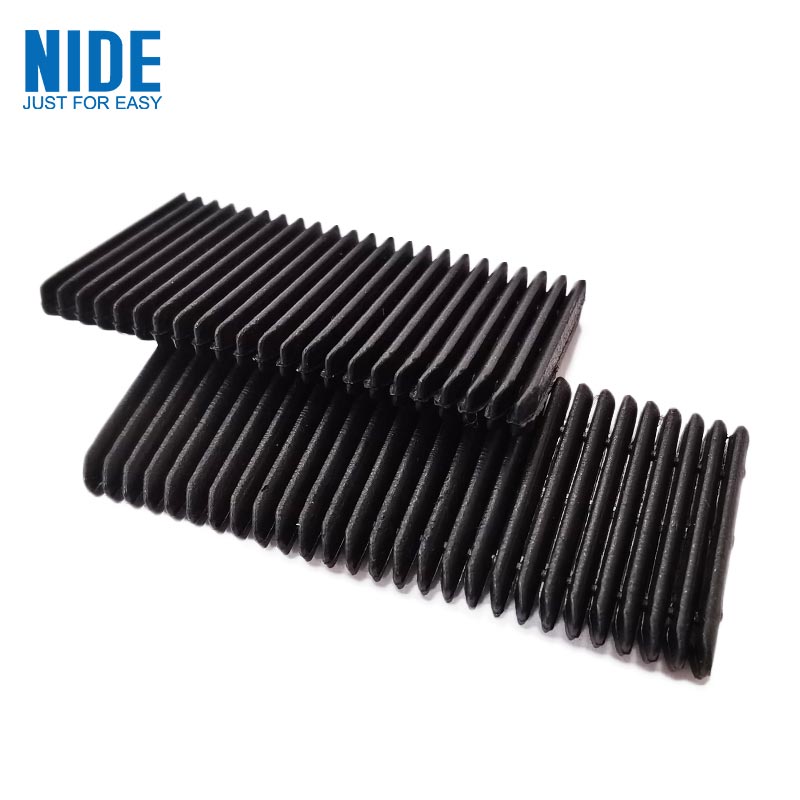

La seule chose qui se trouve entre le cuivre et l’acier est une fine feuille de matériau appeléepapier isolant électrique.

Cela ne ressemble pas à grand-chose. Une fraction de millimètre d'épaisseur. Découpez des formes précises. Glissé dans la fente avant que les enroulements n'entrent. Mais sans cela, le moteur ne fonctionne pas.

Ce que fait réellement le papier isolant

Le noyau du stator est constitué de tôles d’acier empilées. Les fentes y sont percées. L'ingénieur insère un morceau de papier isolant dans chaque fente, plié pour tapisser les murs. Ensuite, les enroulements entrent. Ensuite, la cale à fente ferme l'ouverture.

Le journal a trois emplois. Premièrement, l’isolation électrique – empêche le courant de passer du cuivre à l’acier. Deuxièmement, la protection mécanique : protège les enroulements contre les bords durs des tôles d'acier. Troisièmement, la gestion thermique : certaines qualités aident à évacuer la chaleur des enroulements.

Si le papier tombe en panne dans l'un de ces cas, le moteur tombe en panne.

Les familles matérielles

Tous les papiers isolants ne sont pas identiques. Différents moteurs nécessitent différents matériaux. Le choix dépend de la température, de la tension, des contraintes mécaniques et du coût.

Le tableau ci-dessous présente les types les plus couramment utilisés dans la fabrication de moteurs aujourd'hui.

DMD est le cheval de bataille. Il couvre la plupart des moteurs standards à un coût raisonnable. NMN ajoute de la résistance mécanique. RHN ajoute de la résistance à la chaleur. Le papier aramide ajoute les deux et une résistance diélectrique supérieure. Le film polyimide est destiné aux espaces restreints.

Comprendre les classes de température

Chaque matériau isolant porte une cote de température. Ce n’est pas du marketing. C'est une limite testée.

Choisir la mauvaise classe est une erreur courante. Si le moteur fonctionne à 140°C en continu, la classe B (130°C) échouera. La classe F (155°C) est le choix minimum de sécurité.

Mais attention : la température nominale s'applique à un fonctionnement continu. Les températures maximales peuvent être plus élevées. Les bons ingénieurs ajoutent de la marge. Un moteur qui fonctionne à 140°C en continu devrait bénéficier d'une isolation de classe H, et pas seulement de classe F.

Paramètres clés : ce que signifie réellement la fiche technique

Quandévaluation du papier isolant, plusieurs paramètres techniques comptent. Voici ce qu'ils veulent dire.

Épaisseur.Mesuré en millimètres. La plage typique est de 0,15 mm à 0,40 mm pour les doublures de fente. Un papier plus épais offre une rigidité diélectrique plus élevée et une meilleure protection mécanique. Un papier plus fin laisse plus de place au cuivre, augmentant ainsi la densité de puissance du moteur. Le compromis est un jugement technique.

Rigidité diélectrique.Mesuré en kilovolts par millimètre. Cela vous indique la quantité de tension que le papier peut bloquer avant de se briser. Une valeur typique pour le DMD est de 5 à 8 kV pour une feuille de 0,2 mm. Plus c'est élevé, mieux c'est, mais le besoin réel dépend de la tension du moteur. Pour un moteur EV de 400 V, 3 à 5 kV suffisent. Pour les systèmes 800 V, 6 à 8 kV sont plus sûrs.

Résistance à la traction.Mesuré en Newtons par 15 mm de largeur. Cela vous indique la force de traction que le papier peut supporter avant de se déchirer. Important car le papier est plié et inséré à la machine. Faibles déchirures du papier lors du montage. Des temps d’arrêt s’ensuivent.

Allongement à la rupture.Pourcentage d'étirement avant déchirure. Le papier qui s’étire de 10 à 15 % est plus indulgent lors du pliage. Le papier fragile se fissure aux coins pointus.

Résistance à la déchirure des bords.Mesuré en Newtons. Le papier est plié. Les plis créent des points de stress. Si la résistance à la déchirure des bords est faible, le papier se fend au niveau de la ligne de pliage lors de l'insertion.

Un bon fournisseur fournit ces numéros sur le certificat de matériau. Un mauvais fournisseur affirme « qu'il répond aux normes de l'industrie » sans donner de valeurs de test réelles.

Pourquoi les moteurs EV sont différents

Les moteurs des véhicules électriques ont changé le marché du papier isolant. Les exigences sont plus strictes.

Des températures plus élevées.Les moteurs des véhicules électriques chauffent plus que les moteurs industriels. Le refroidissement liquide est utile, mais les points chauds atteignent toujours 160-180°C. Les matériaux de classe H (180°C) sont standards. Certains fabricants passent à la classe C (220°C) pour les conceptions de nouvelle génération.

Des tensions plus élevées.Les premiers moteurs EV fonctionnaient entre 300 et 400 V. Les systèmes plus récents fonctionnent à 800 V. Les systèmes à venir fonctionneront à 1 200 V ou plus. Les exigences en matière de rigidité diélectrique ont doublé. Le papier qui fonctionne pour 400 V peut ne pas être sûr pour 800 V.

Exposition au pétrole.De nombreux moteurs EV utilisent de l’huile pour le refroidissement et la lubrification. Le papier isolant repose dans cette huile. Certains matériaux gonflent ou se dégradent dans l'huile. Les papiers à base de polyimide fonctionnent bien. Les papiers à base de polyester peuvent présenter des limites. Demandez les données des tests de compatibilité des huiles.

Automation.Les lignes de production de moteurs électriques fonctionnent à grande vitesse. Le papier est alimenté à partir de rouleaux, coupé, plié et inséré automatiquement. La cohérence des matériaux est importante. Une variation d'épaisseur de ±0,01 mm peut bloquer une insertion automatique.

Trois vrais problèmes qui surviennent sur les lignes de production

Les propriétés théoriques des matériaux sont une chose. Ce qui ne va pas réellement dans l’usine en est une autre.

Premier problème : le papier se déchire lors du pliage.La machine plie le papier en forme de U pour aligner la fente. Si le papier présente une faible résistance à la déchirure sur les bords, il se fend au niveau de la ligne de pliage. La ligne s'arrête. Un opérateur élimine le bourrage. La production reprend. Cela se produit des dizaines de fois par équipe avec un matériel de mauvaise qualité.

Deuxième problème : les dimensions du papier changent avec l’humidité.Le papier aramide absorbe l'humidité de l'air. En cas d'humidité élevée, il se dilate. En cas de faible humidité, il rétrécit. La machine est calibrée pour une taille unique. Lorsque le papier change de taille, la forme pliée change. L'insertion échoue. Les bons fournisseurs expédient le papier dans un emballage résistant à l’humidité. Les bonnes usines le stockent dans des pièces climatisées.

Troisième problème : contamination par l’adhésif.Certains papiers isolants comportent une couche adhésive activée par la chaleur sur un côté. Après insertion, le papier est collé thermiquement aux parois de la fente. Si l'adhésif suinte pendant le stockage ou le transfert, il colle aux guides de la machine. La poussière s'accumule. Dérives d’alignement. La solution réside dans une fabrication propre et des doublures antiadhésives appropriées.

Comment spécifier correctement le papier isolant

Voici un exemple réel de spécification pour un entraînement de traction à moteur EV.

Envoyez-le à trois fournisseurs. Comparez les rapports de tests qu'ils fournissent. Renseignez-vous sur les variations : lot à lot, rouleau à rouleau. Le fournisseur qui répond avec des données est celui à qui on peut faire confiance.

Six questions posées par les acheteurs

Puis-je utiliser le même papier isolant pour tous mes moteurs ?
Pas habituellement. Différents moteurs fonctionnent à différentes températures et tensions. La standardisation sur un seul matériau simplifie l'inventaire mais vous oblige à utiliser un matériau de qualité supérieure à celui nécessaire pour certains moteurs, ce qui augmente les coûts. Ou vous utilisez un matériau de qualité inférieure et risquez une défaillance. Mieux vaut qualifier deux ou trois matériaux et les associer aux applications.

Quelle est la différence entre NMN et RHN ?
La couche intermédiaire. NMN utilise un film polyester. RHN utilise un film polyimide. Le polyimide résiste à des températures plus élevées. Pour les moteurs fonctionnant en dessous de 155°C, NMN convient. Pour 155-180°C, choisissez RHN. La différence de coût est modeste.

Un papier plus épais signifie-t-il toujours une meilleure isolation ?
Pas toujours. La rigidité diélectrique augmente avec l'épaisseur, mais l'ajustement mécanique devient plus difficile. Le papier épais occupe de l'espace à l'intérieur de la fente. Cet espace aurait pu contenir davantage de cuivre. Les concepteurs de moteurs troquent l'épaisseur de l'isolation contre le remplissage en cuivre. Un papier plus fin permet d'obtenir plus de cuivre et une puissance plus élevée, mais nécessite un meilleur contrôle du processus.

Quelle est la durée de conservation du papier isolant ?
Cela dépend des conditions de stockage. Dans son emballage d'origine, le papier aramide climatisé dure des années. Les matériaux à base de polyester peuvent se dégrader plus rapidement. Les principaux risques sont l’absorption d’humidité et le vieillissement de la colle. Si le papier a été stocké pendant plus de deux ans, testez un échantillon avant utilisation.

Comment savoir si le papier d'un fournisseur est conforme ?
Demandez des données Cpk sur l'épaisseur. Un Cpk de 1,33 ou supérieur signifie que le processus est capable. Demandez également des rapports de tests lot par lot. Si un fournisseur ne peut pas les produire, il ne contrôle pas son processus.

Le papier isolant peut-il être recyclé ?
La plupart sont des thermodurcissables ou des thermoplastiques haute performance. Le recyclage est difficile. Certains papiers aramides peuvent être repulpés, mais le procédé n'est pas largement disponible. L'industrie se concentre sur la réduction des déchets liés à la découpe et à l'insertion, et non sur le recyclage après consommation.

Une note sur la compatibilité avec les cales à fente

Papier isolanttapisse les parois des fentes. La cale à fente ferme l'ouverture. Ils doivent travailler ensemble.

La cale appuie contre le papier au niveau de l'ouverture de la fente. Si le papier est trop mou, la cale s'y enfoncera. Si le papier est trop cassant, il se fissurera au point de contact du coin.

Pour les moteurs EV, de nombreux ingénieurs associent du papier aramide à des cales en aramide. Même famille de matériaux, dilatation thermique et comportement mécanique similaires. Pour les moteurs généraux, le papier DMD avec des cales en fibre de verre est une combinaison éprouvée.

Lors d'une commande auprès d'un fournisseur, précisez les deux articles ensemble. Le fournisseur peut alors faire correspondre les systèmes de matériaux.
