Armature de commutateur de crochet de segment de haute qualité de 16 segments

Le commutateur du moteur convient à un seul moteur à courant alternatif. Le collecteur NIDE couvre une large gamme, plus de 1200 types de collecteurs différents, y compris le type crochet, le type colonne montante, le type coquille, le type planaire, allant de OD 4 mm à OD 150 mm. Les commutateurs sont largement appliqués à l'industrie automobile, aux outils électriques, aux appareils électroménagers et à d'autres moteurs. Vous pouvez être assuré d'acheter un commutateur à moteur unique pour moteur à courant alternatif dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide.

envoyer une demande

Description du produit

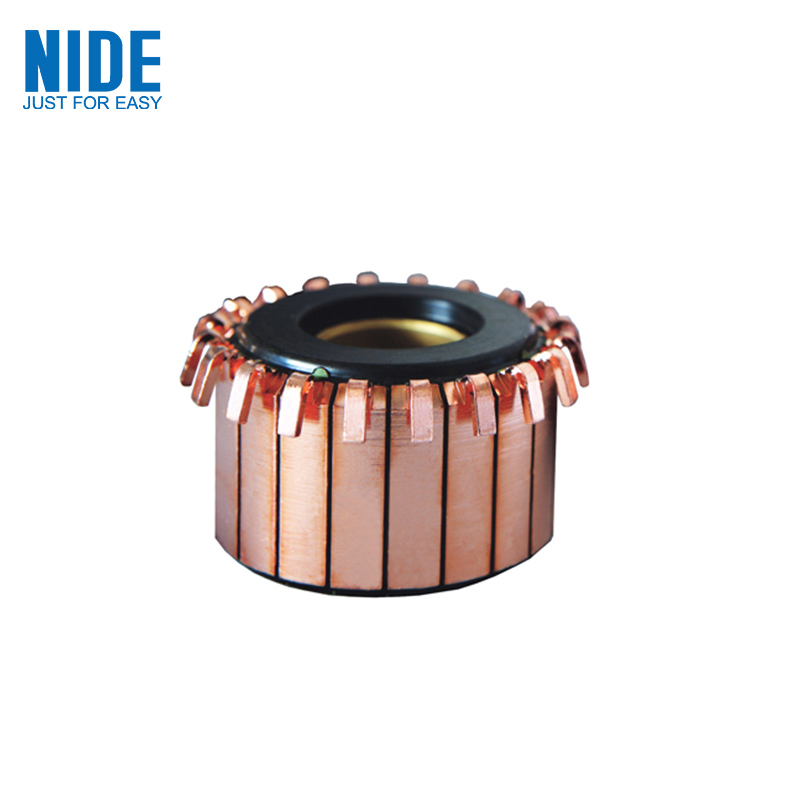

Commutateur de moteur unique pour moteur à courant alternatif

1.Présentation du produit

Le collecteur à moteur unique pour moteur à courant alternatif est exempt de bulles, de fissures ou de bavures à la surface.

Test de tension : barre à barre à 500V, 1s, barre à alésage à 1500V, 1 min, sans claquage ni clignotement.

Test de rotation : effectuez un test de rotation pour le commutateur sous 140 centigrades, 5 000 tr/min, 3 min. Après essai, l'écart maximal du diamètre extérieur est de 0,015, celui de la barre et de la barre est de 0,005.

Résistance d'isolement : 500V, plus de 50MΩ

2.Paramètre du produit (spécification)

Numéro de pièce	IMPAIR)	ID (d)	Total O D (D1)	Barre n°(N)	Longueur de barre (L1)	Longueur totale (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3. Caractéristique et application du produit

Ce collecteur est utilisé dans les moteurs à courant alternatif, les moteurs monophasés, les moteurs automobiles, les démarreurs de motos, les moteurs d'outils électriques et les micro-moteurs spéciaux.

4. Détails du produit

Commutateur de moteur unique pour moteur à courant alternatif
