Commutateur électrique à crochet 12P pour moteur à courant continu

Commutateur électrique à crochet 12P pour moteur à courant continu

Le collecteur de moteur électrique est largement utilisé dans une variété d'outils électriques, de voitures, de motos, d'appareils électroménagers et d'autres moteurs électriques.

1. Paramètres du commutateur：

2. Sélection du commutateur

Lorsque le moteur doit remplacer l'ensemble du collecteur, il est nécessaire de détecter le diamètre du cercle extérieur du collecteur, le diamètre du trou intérieur, la longueur de la pièce en cuivre et le nombre de fentes et d'autres paramètres, puis de sélectionner le collecteur avec des paramètres similaires pour être absolument égaux, et essayez de choisir le commutateur de type clip pour le remplacement.

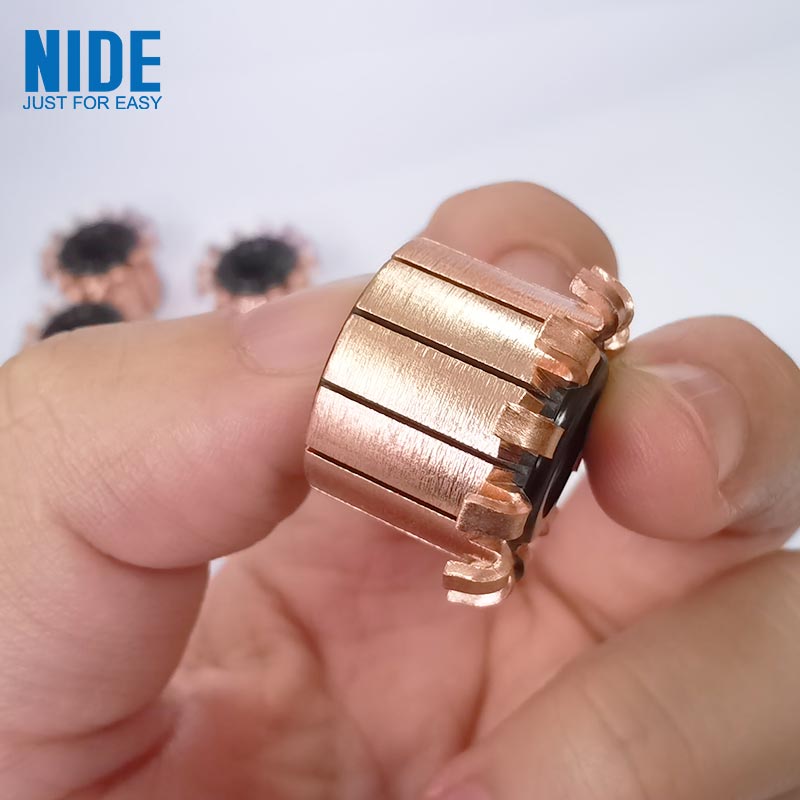

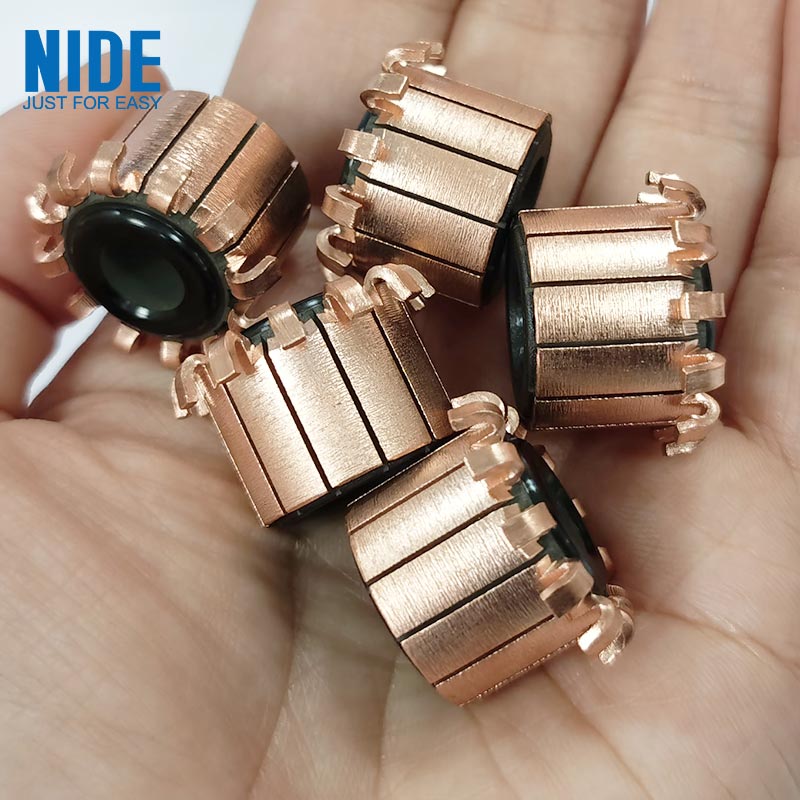

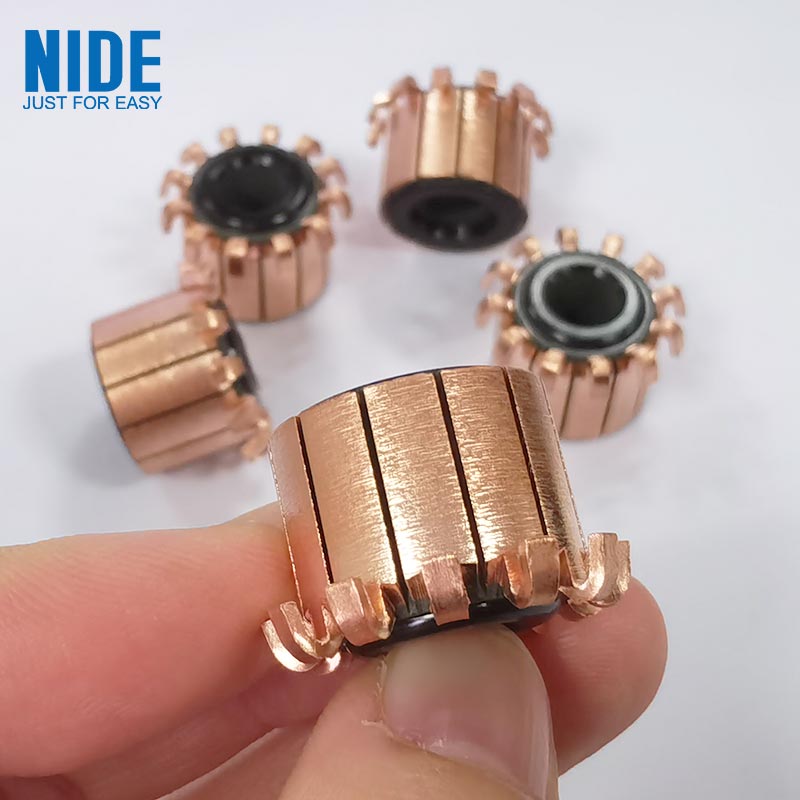

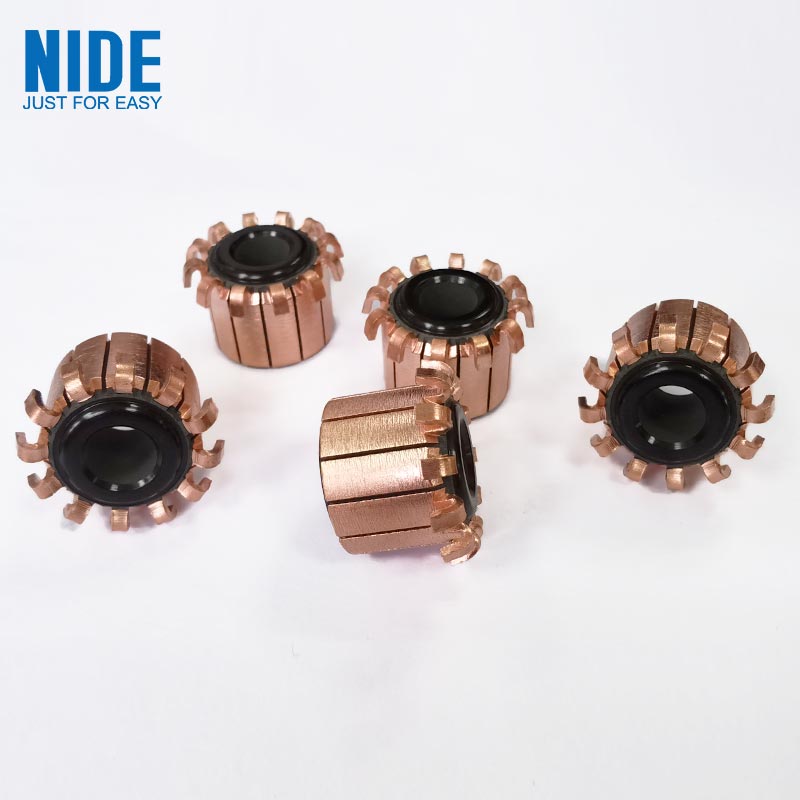

3. Image du commutateur

4. Remplacement du commutateur

un. Testez si l'enroulement d'induit présente un phénomène de court-circuit et de fer, à éliminer à temps, afin de ne pas laisser de problèmes.

b. Lorsque le diamètre du trou intérieur du collecteur est petit, il peut être tourné et agrandi sur le tour pour atteindre le diamètre du trou intérieur requis par le pivot électrique ; Lorsque le diamètre du trou intérieur est grand, une douille peut être usinée et enfoncée dans le trou d'homme.

c. Le clip du collecteur de type clip est généralement un peu plus long, et la partie excédentaire peut être coupée selon les besoins, et l'ouverture est grattée pour le soudage à l'étain.

d. Alignez légèrement les fentes ouvertes du collecteur avec les fils de connexion de l'enroulement d'induit un par un, puis appuyez lentement sur le collecteur sur le pivot jusqu'à ce que la position du collecteur réponde aux exigences.

e. Éteignez le collecteur endommagé de l'arbre de pivot sous le pas de la tête de câblage ou ciselez le collecteur après avoir scié un cercle autour du cercle avec une scie à métaux sous le pas de la tête de câblage, puis retirez et grattez la tête de fil de connexion une par une à l'aide d'une pince à souder à l'étain, puis retirer la partie résiduelle du collecteur.
